潤滑脂抗水性的評定方法概要
潤滑脂抗水淋性能測定法：SH/T0109。本標準參照采用ASTM D1264潤滑脂抗水淋性能測定法，水淋試驗機平面圖見圖1。

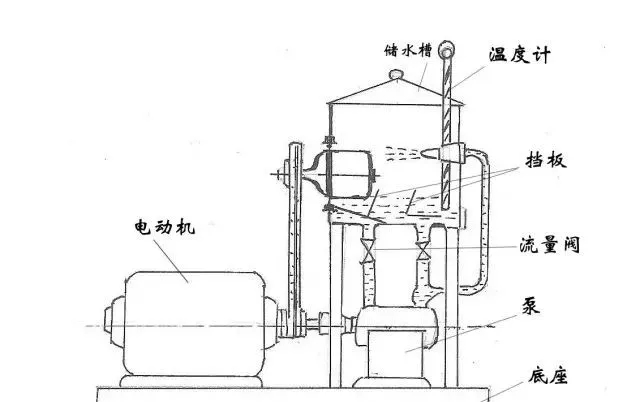

圖1 水淋試驗機平面圖
試驗時，將4g ± 0.5g試樣裝入204型球軸承中,以600r/min±30r/min的速度轉動，控制水溫為38℃ （79）±2℃ ，并以5ml/s±0.5ml的流速噴淋在軸承套的防護板上，以1h內被水淋洗掉的潤滑脂量來衡量潤滑脂的抗水淋能力。
潤滑脂抗水性的其他評定法

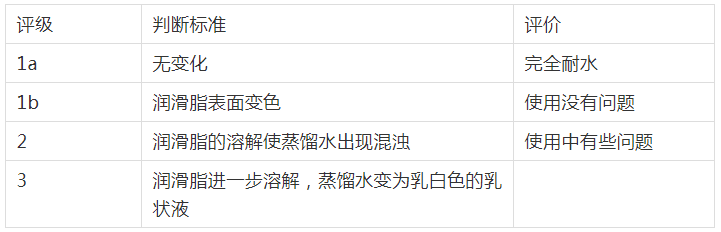

（1）簡易判斷法（DIN51807）。方法規定：把潤滑脂薄薄地涂在1mm厚的玻璃片上，然后分別浸在25℃、50℃、和90℃的蒸餾水中5h，觀察潤滑脂涂膜的變化及蒸餾水的變化，進行判斷。
（2）加水剪切試驗法。在試樣中加入10%的蒸餾水進行1萬次或10萬次剪切，最后測定剪切后潤滑脂的錐入度，試驗結果以剪切后錐入度值表示。例如汽車通用鋰基脂的抗水性就規定，其加水剪切后的錐入度值不大于375。
（3）潤滑脂在熱水中的安定性（水浸泡法）FS791B3463.1。在燒杯中放約500ml蒸餾水，加熱到輕微沸騰，用攪拌棒的一端蘸取一小塊樣品約5g放在沸水中浸泡10min，然后檢查水，并記錄水是否混濁或樣品乳化的其他跡象。
（4）潤滑脂抗水和抗水-乙醇（1:1）溶液性能測定法FS791B5415。一容器中盛200ml蒸餾水，另一容器中盛200ml乙醇蒸餾水，將兩個小脂團（每個約2g）分別放入到兩個容器中，用塞子塞牢容器，靜置一周，每個容器搖動一、二次，然后目測容器中脂團的解體現象。
相關評論
